Усилитель Беслика А.И на Германиевых транзисторах v3.0

Усилитель Беслика А.И на Германиевых транзисторах v3.0


            Рис 1.  Собственно сам усилитель мощности.
                                      Печатная плата.



         Рис 2. Предварительный усилитель с регулятором тембра.
                                          Печатная плата.

Подключение регулятора баланса непосредственно на регулятор громкости, для использования только усилителя мощности. Там же расчет элементов регулятора в зависимости от номиналов применяемых переменных резисторов. Есть вариант включения с регулировкой от 0 и только в +.
На своем экземпляре я изменил номиналы конденсаторов С10 уменьшил в два раза и С 11 увеличил в два раза, что бы подъем в района СЧ был минимальным, раздвинул границы среза регулировки тембра. Ну это на вкус.



          Рис 3.   Вариант схемы для транзисторов П605А.
                    Внимание ВАЖНО Т3 должен быть МП40А!!!





         Рис 4.  Версия с транзисторами ГТ906.






         Рис 5.  Версия с транзисторами ГТ906 с коррекцией от форумчанина  kvn33. Более подробно о ней будет рассказано чуть позднее.
 Печатные платы от -serg- можно скачать здесь.






           Рис 5.   Еще несколько графиков.





                          Рис 6.    Спектр и АЧХ 3.1.
                     Напряжение на выходе 5.5В 8Ом.

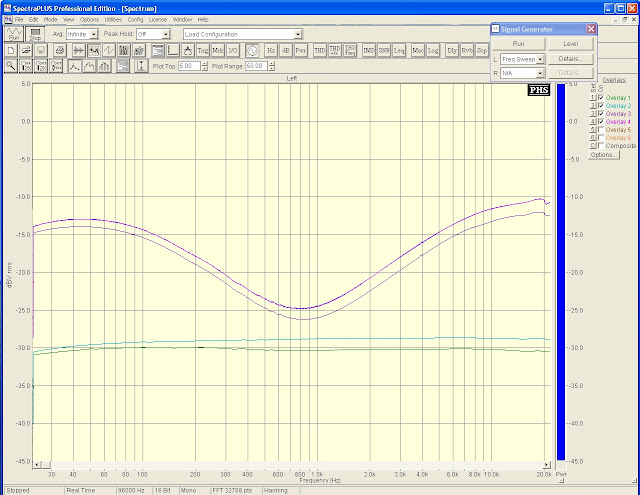

        Небольшое дополнение к графикам. АЧХ усилителя с тембрблоком. Две кривые, положение регуляторов НЧ и ВЧ на максимуме, две прямые, положение регуляторов НЧ и ВЧ в середине.

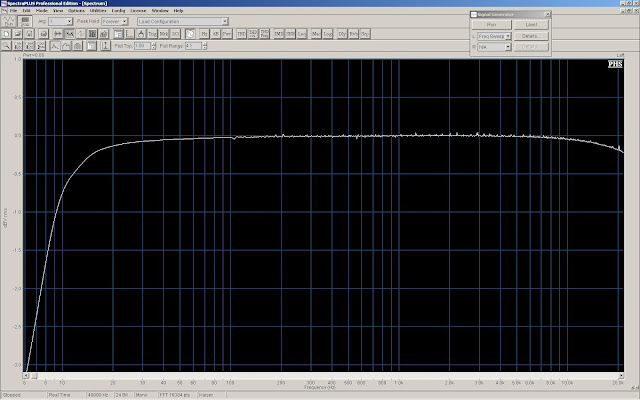

                              Рис 7. АЧХ усилителя.

 Продолжение следует.
Что будет дальше.
УНЧ v 2.0 комбинированный усилительна кремниевых транзисторах и в выходном каскаде Германий. Усилитель может питаться напряжением 36В,соответственно Рмах до 18Вт.
УНЧ4.0 и 4.1 с выходной мощностью до 50Вт на Германии.
И давно ожидаемый УНЧ v5.0,на кремнии, с выходной мощностью  25Вт и выше, схема на 6!!! транзисторах, готовится описание, снимаются характеристики.
Оставляйте комментарии.

Комментарии

  1. Для УНч оконечного в самый раз:
    https://pl.aliexpress.com/item/32932434334.html?spm=a2g0o.detail.1000013.1.33a7702eH9RWCI&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.128609.0&scm_id=1007.13339.128609.0&scm-url=1007.13339.128609.0&pvid=8199515c-2571-4972-bc70-5e0f5f4f885a&_t=gps-id:pcDetailBottomMoreThisSeller,scm-url:1007.13339.128609.0,pvid:8199515c-2571-4972-bc70-5e0f5f4f885a,tpp_buckets:668%230%23177981%234_668%23808%235965%23367_668%23888%233325%232_668%232846%238116%23952_668%232717%237567%23973_668%233164%239976%23791

    ОтветитьУдалить
  2. что то ничего не видно, и почитать нечего. этот блог, - шутка?

    ОтветитьУдалить
    Ответы
    1. Что конкретно не видно? Проверил все схемы, все раскрываются и читабельность всех номиналов очень хорошая.

      Удалить
  3. Продолжайте в том же духе ! Отличное наполнение.

    ОтветитьУдалить
  4. Этот комментарий был удален администратором блога.

    ОтветитьУдалить
  5. Две последних схемы:
    - Рис 3. Вариант схемы для транзисторов П605А
    - Рис 4. Версия с транзисторами ГТ906
    не кликабельны.

    ОтветитьУдалить
  6. Хотелось бы немного возвратиться к телефонному усилителю v1.0. Лично у меня при его повторении возникли проблемы, которые заключались в некомфортном ощущении при прослушивании. Их я немного уменьшил при замене выходного каскада на ГТ402 и увеличении питания до +9В, но измерений я никаких не делал, так как не имею возможности. Не мог бы Александр Иванович ещё раз вернуться к данной схеме и посмотреть её. Возможно закралась какая то ошибка? Ведь идея такого усилителя привлекательна.

    ОтветитьУдалить
    Ответы
    1. По телефонному усилителю будет отдельная статья.

      Удалить
    2. Ушной усь по V 1.0 собирал дважды. Никаких проблем. Гт402 там не катят. Ставьте выходники по схеме и все заработает у Вас.

      Удалить
  7. Помнится, быа когда-то версия усилителя, где в качестве Т3 был не МП40А и не П609, а какой-то ГТ3ХХ, не помню точно какой. Теперь её нету?

    ОтветитьУдалить
  8. Добрый день.
    А можно как-то в коментариях фотки прикреплять?

    ОтветитьУдалить
    Ответы
    1. Пока не могу ответить на этот вопрос.

      Удалить
    2. Вот я придумал как картинки вставлять в кометариях в блоге.
      Например: вот мои платы печатные пришли для регулятора тембра и V3.01 разработки -serg-
      https://ibb.co/Nj471K5

      Удалить
    3. Ну чтобы посмотреть фото нужно перейти поссылке.
      Может у кого-то есть лучшие решения, поделитесь, пожалуйста.

      Удалить
    4. Этот комментарий был удален автором.

      Удалить
  9. Мне показалось рис.3 и рис.4 одинаковые варианта схемы на п605а нет.

    ОтветитьУдалить
  10. Вот адрес и инстркция: https://hostingkartinok.com

    ОтветитьУдалить
  11. Читатели жаловались, что не появляются комментарии. Прошу прощения, моя вина, они оказывается ждут модерации. В дальнейшем буду более внимателен к этому.

    ОтветитьУдалить
  12. Я себе под эту версию задолбил вот такие колоночки, ну они конечно еще в доработке. Взял еще советскую акустическую ткань в клеточку. Вот еще бы кто подсказал, чем их обделать. https://hostingkartinok.com/show-image.php?id=e98c1f919532e5cbed00af201376528b

    ОтветитьУдалить
    Ответы
    1. Узнаю по фотографии 4ГД35х2шт, а что там за динамики для вч?
      Ширики, последовательно, а ВЧ, через конденсатор?
      На сколько я понимаю там открытая задняя стенка, или аккустическая панель с отверстиями сзади?

      Удалить
  13. Без задней стенки, по вч поставил пока что было под рукой, 5гдш-9, через конденсатор в 2 мкф

    ОтветитьУдалить
  14. Вот чертежик если кому интересно https://hostingkartinok.com/show-image.php?id=40b0d181035364e1afc17c5677907e00

    ОтветитьУдалить
  15. Есть несколько практических вопросов:
    - Максимальный потребляемый ток предварительным усилителем в варианте стерео, вижу ток покоя одного канала = 3,7 мА. Если я правильно понимаю 12В/50мА блока питания хватит с запасом на стерео вариант?
    - Каковы допустимые отклонения значений ёмкостей конденсаторов С3 и С10 в схеме V3.01, с транзистором П607 - П609 в качестве Т3, только с оригинальной коррекцией, не с коррекцией kvn33.

    ОтветитьУдалить
  16. Что-то смотрю в этом месте тема не прет. Имеется один вопросик, даже не вопросик а просьба. Решил собрать по печатке для Аккорда, но в выводах темброблока заблудился, может кто собирал такое, распишет на картинке, куда что подключать. Извиняюсь за наглость, но что то совсем затупил в ТБ

    ОтветитьУдалить
    Ответы
    1. Этот комментарий был удален автором.

      Удалить
    2. Я от Аккорда не делал, но давайте попробуем разобраться:
      https://hkar.ru/12Wur
      По моему как-то так. Если я правильно понял вопрос.
      А сами пассивные элементы именно РТ распаиваются непосредственно на выводах переменных резисторов.
      Внимание! На монтажной точка схеме Е1 - соответствует точке Т1 на схеме принципиальной. (помарка)

      Удалить
  17. Onz благодарю!!!! Как раз то что нужно. Спасибо.

    ОтветитьУдалить
  18. Первую платку вытравил, хочу переделать Россия 321 стерео. Что то мне звук у неё не нравится со звукоснимателя. Со входа работает нормально, а со звукоснимателя идут какие то искажения в виде хрипов. Вот и решил полностью перебрать. Так и еще есть один вопрос к тому кто перебирал. Как известно там по массе идет плюс, как поставить диоды, что бы поменять полярность на массе. В смысле диоды прикручены к массе, это их придется только изолировать от массы? Я правильно понимаю. Что то наговорил, что аж сам запутался, наверно погода на голову давит, сегодня у нас снег был и весь день дождь льёт.

    ОтветитьУдалить
    Ответы
    1. Никто не отвечает, я рискну, хотя я ни разу не переделывал ни "Россию", ни "Аккорд".
      Звук вам не нравится от звукоснимателя, то это не поможет, что вы поставите УНЧ 3,0 с предварительным. Т. е. он то станет лучше чем в "России", но тоже только со входа, а со звукоснимателя останется прежним. Тут нужно проверить от самого звукоснимателя и УК-звукоснимателя, а я бы так вообще собрал и УК-звукоснимателя Беслика, что бы всё было по феншую. :) .
      Ну а диоды выпрямителя естестественно нужно теперь отизолировать от шасси, и на шасси подать минус. Сами диоды лучше поставить каждый отдельно на алюминиевый уголок, уголо от уголка и от шасси изолировать, например; установив на кусок не фольгированного стеклотекстолита.
      Смотру, на ваше фото в профиле и думаю: не тяжело ли вам держать обычный паяльник в руках. Или имеете какойто маленький, облегчённый вариант на аккумулятораз, без подключения к сети 220V?

      Удалить
    2. Спасибо за помощь. Сначала не понял про какое фото говорите, потом смешно стало. Это фото внучка, я его во многих сайтах поставил. Ну теперь о наших "баранах". Говорите что с этим унч разницы не будет, надо было собирать корректор, вот это Вы меня обрадовали. Ну значит придется это доделывать как отдельный усилитель, под винил переделывать по отдельности. А этот корректор разве не под магнитную головку? В России, да и в Аккорде стоит то пьезо.

      Удалить
    3. Ну скажем так, мои размышления о вашем усилителе, не есть истина в последней инстанции. Вам по любому виднее, тем более нужно простовсё просмотреть о проверить в "России" начиная от самой головки, заканчивая комутацией, что бы принимать какое-то решение.
      Во-вторых, если переделаете УНЧ и РТ, то всёравно имеете выигрыш, так как, Этот усилитель лучше родного в разы.
      Ну и в-третьих, лучше переспросить у Беслика и bykowina, что касается УК, мне кажется он именно для "Аккорда", а значит и для "России". Попробуйте через форум написать им в личку, тут редко кто-то вообще бывает.

      Удалить
    4. Спасибо. Беслика и bykowina у меня есть электронки, тогда к ним обращусь. А что здесь ни кого не бывает, то уже заметил, вот и писал что в этом месте не прет тема, или уже перегорел народ. Нарвались же на том форуме на чертова модера. Ну ладно, СПАСИБО еще раз.

      Удалить
    5. Да, диоды надо отвязать от массы. Я их поставил на планку где были конденсаторы. А вообще я брал сдвоенные диоды из компьютерных БП. Там есть большой который стоит на 5В, эти не пойдут. А вот маленький тот у которого со средней ноги плюс выходит. Его очень удобно использовать.

      Удалить
    6. Блин, а ведь точно, я совсем забыл про них, вот что значит одна голова хорошо, а две лучше. Самое простое решение. Благодарю. А почему большие диоды с комп. бп не пойдут, я из применял, работают без проблем.?

      Удалить
  19. Теперь вопрос больше к хозяину схемы. В фонокорректоре в место П28 можно применить П27а. Просто искал в продаже, предложили П28 по 40р за штуку, а П27а по 30р за штуку. Вот и в раздумиях, что лучше, но заказал по 10 штучек каждого.

    ОтветитьУдалить
  20. Решил испробовать для этой цели в тб, болгарские транзисторы sft353, в место первых двух. Кто что думает об этой замене.

    ОтветитьУдалить
    Ответы
    1. На сколько я понимаю, то в этой схеме не плохо и МП42Б, могли бы работать, и КУ хороший, но только вот Кш (коэфициент шума) самый низкий у транзисторов МП39Б и МП27, МП28, потому они там в предварительном усилителе и стоят. Что-то помнится мне ГТ108 малошумящими были (нужно проверить по справочнику). А вот каков Кш у ваших sft353, я не могу найти. У меня с МП39б и П13б этот РТ работает отлично. Кстати в этом РТ как видите второй и четвёртый транзистор включены в режиме эмитерного повторителя, как я понимаю, чтобы максимально снизить нагрузку на первый и соответственно третий каскады. Если я не прав пусть Александр Иванович поправит.

      Удалить
  21. Смотрел я параметры этих транзисторов и тоже ничего не нашел, только замену нашими на мп39, а так sft353 валяются уже давно без дела, ну думаю импорт, да еще тех лет, надо пробовать. Начал скидывать в корпус, в один канал поставил мп40, 39 не нашел у себя, а в другой болгар, посмотрю что лучше будет.

    ОтветитьУдалить
  22. https://ibb.co/v1jTZQw Мое творение в полуфабрикате

    ОтветитьУдалить
    Ответы
    1. Ну вот и чудненько и ладненько. Как для вАшей "России" всё и было задумано.
      Я бы ещё переменные резисторы повернул выводами вверх, так будет легче распаивать навесные детали. Только для поворота резисторов нужно будет по одному новому отвестию просверлить в месте их крепления, для штифта фисирующего, предохраняющего от проворота ррезисторов , если они не до конца прикручены или если у кого-то сылы много в руках... :)))

      Удалить
    2. Резисторы я раньше менял, но это не проблема, уже распаял. Есть теперь другая проблема, от магнитофона играет просто чума, но с винила не играет, пищит как порось недорезанный и низов нет, играет тихо с пьезо. Что теперь нужно сделать? Знаю что для пьезо нужен высокоомный вход. Надо делать УК, так?

      Удалить
    3. "...от магнитофона играет просто чума..."© - Интересный эпитет, но я не понял, что это значит.
      Интересно, вы провода от пьезо звукоснимателя подключили к резистору регулятора баланса? Тогда не удивительно, что "...не играет, пищит как порось недорезанный и низов нет..."© Нужен УК соответственный или родной хотябы починить.

      Удалить
    4. Баланс у меня подключен к регулятору громкости. А пьезо подключил на конденсатор на входе ТБ, на рисунке выделил красным, это если понятнее было
      https://hkar.ru/130pD. Сейчас делаю УК, а выражение просто чума, значит отличное, до этого собирал полный унч с темброблоком отдельно, видно не отстроил нормально, не понравилось. А сейчас звук отличный. Буду мучить УК.

      Удалить
  23. Этот комментарий был удален автором.

    ОтветитьУдалить
  24. Этот комментарий был удален автором.

    ОтветитьУдалить
  25. Да, этот УК не для пьезо, пришлось его перелопатить уже на месте, что бы он заиграл пришлось подобрать пару резисторов и пару конденсаторов. Конечно получилось не то что ожидал, но все же лучше чем родной у России 321 звук получился, ну и с перегрузкой по входу плохо справляется. Есть пласты играют потише, на тех звук отличный, если запись громче уже идут искажения, ну пока остановился на этом этапе.

    ОтветитьУдалить
    Ответы
    1. Я бы попробовал этот УК с оригинальной корекцией, как есть, только перед первым каскадом поставил бы эмитерный повторитель, для увеличения входного сопротивления. Хоть навесным монтажом, для пробы. А то получается из-за низкого входного сопротивления УК шунтируется высокоомная головка - оттуда и скажения. Скорее всего после установки эмитерного или истокового повторителя не прийдётся менять конденсаторы и резисторы цепи коррекции.
      Ещё один вариант купить китайскую не дорогую магнитную головку и влепить её в оригинальный тонрам. Где-то в интернете встречал описание, как это делается. Она не дого стоит, а звучание будет лучше чем со старой пьезо.

      Удалить
    2. Onz благодарю. Хоть Вы что-то подсказываете, в будущем испробую, пока другие задачи стоят. Хозяину темы писал на почту, но он не отвечает. Пьезо у меня не старая, я её покупал недавно тоже у китайцев, крепление родное переделывал и вклеивал туда голову, а вывода припаивал тоненькими проводками к стандартному креплению. Такой метод по всему интернету гуляет.

      Удалить
  26. Заготовка на следующий V3.01: https://hkar.ru/13bwz
    Продолжу когда появятся у меня П609А и продолжу.

    ОтветитьУдалить
  27. Можно попросить авторров блога выложить тут схемку делителя для подключения наушников на выход усилителя?
    Ну в смысле когда нужны колонки - то колонки, а когда хочется стереотелефоны, тогда оные.

    ОтветитьУдалить
  28. Из-за чего не выставляется 0,5 питания, питаю 18 вольт, в середине 17,5, уже все перекопал.

    ОтветитьУдалить
  29. Все. Мой вопрос снимается, сам виноват. Рисую платы от руки, не дорисовал дорожку в одном канале.

    ОтветитьУдалить
  30. И к стате, собираю версию 3.0 на гт703-705, только питание снизил до 18-19 вольт, выше не позволяют выходники. Решил в лоб сравнить, какой будет круче, на п213 или на гт703-705.

    ОтветитьУдалить
  31. https://www.avito.ru/voronezh/audio_i_video/nabor_usilitelya_na_germanievyh_tranzistorah_1t906a_1988560994
    Не мешал бы гонорар автору разработки.

    ОтветитьУдалить
  32. Народ, а можно ли в предусилителе на входе и выходе заменить электролиты 1мкф на плёнку 1мкф?

    ОтветитьУдалить
  33. Снова , никто не отвечает. Я отвечу. У меня в предварительном усилителе на входе и выходе стоят 1мкФх50в, плёнка. Звук нравится, с электролитами ещё не сравнивал, в следующей поделке будут электролиты. Но перед сборкой первой версии я спрашивал у Александра Ивановича, он сказал, что можно ставить всё, что есть, разницы слышно не будет.

    ОтветитьУдалить
  34. Этот комментарий был удален автором.

    ОтветитьУдалить
  35. Сравнивать нужно в слепую с моментальным переключением между сравниваемыми устройствами. Если между переключениями промежуток времени больше 5-10 секунд, то результат уже получится на уровне эмоций, либо различия должны быть очень разительны.
    На самом деле что бы попытаться уловить разницу между пленкой и электролитом, нужно иметь аппаратуру безупречного качества. Любые сравнения делать на абсолютно одинаковом уровне громкости, иначе даже тембральная картина будет разной.
    Честно говоря, в последующих конструкциях, фонокорректорах, тембрблоках я везде стараюсь ставить пленку, сам поддаюсь влиянию аудиомании.

    ОтветитьУдалить
  36. После такого развёрнутого ответа, появился новый вопрос. А какую плёнку?
    Плёнка она тоже разная бывает: MKT - жёлтые, WIMA - красные, потом серые, зелёные , разные... Цвета тоже, что-то означают, но если бы кто-то носом ткнул на ссыль, что именно?
    Знаю, что синие - высоковольтные, серые - не предназначены вроде бы для работы в аналоговых сигнальных цепях и ВЧ и НЧ... А ещё рабочее напряжение, когда-то встречал мнение, что должны быть не ниже чем на 160 В, тогда то ли скорость больше получется, то ли ещё что-то, хотя на конденсаторе и напряжение не выше 10 В.
    Какие мнения будут?

    ОтветитьУдалить
    Ответы
    1. Я ставлю wima. Они легко доступны, в частности красного цвета с рабочим напряжением 100в. С таким напряжением у них приемлемые габариты. По цветам, в частности у wima, читайте datasheetы. Как правило это означает разные диэлектрики, лавсан и т.д.

      Удалить
  37. Херня это а не усилитель ,развод для лохов ни качества ни мощности.TDA2005 будет получше на порядок , покомпактней и самое главное подешевле.

    ОтветитьУдалить
    Ответы
    1. Умник анонимный, базарить все могут а что либо сделать толку нет собери да послушай а то из таких умных форум закрыли, а многим было интересно люди общались делали но пришли на вроде тебя и давай хаять все, то лучше это на словах все все могут а на деле оказывается ничего.

      Удалить
    2. Сделал 3,02 стерео вариант, звук нравится, спасибо автору,

      Удалить
    3. Слушайте на здоровье ваше качество на 2005. Тем кто собрал 3.0 ваш на порядок получше не канает в долю. Дешевле 2005 вряд ли будет. 3.0 сделан из того что под ногами валяется. Вы видимо по всем темам пробежались.

      Удалить
    4. Планирую собрать с использованием ГТ703, ГТ705. Просто отзеркалить верхнее плечо выходного каскада вниз. Питание 24 вольта, опасаюсь мп37б больше не выдержат. В предварительный п27а и мп26 в эмиттерные повторители. Надеюсь на нормальную работу с нагрузкой 4 ома. Хотелось бы определить минимальную площадь радиаторов. Имею 3 пары 5NU73, но это когда нибудь потом.

      Удалить
    5. Сегодня вечером, сидя на улице в беседке слушая 3.0 на маленькой громкости на колонки от Аккорда-201поймал себя на мысли, вот очень комфортный звук, несмотря на ограниченность акустики. Ни от одного промышленного усилителя из моей коллекции я не мог добиться этого. По поводу целесообразности вносимых изменений в схему, а оно нужно? ГТ703-ГТ705 не валяются под ногами, а вот будет ли лучше вопрос?

      Удалить
  38. На ГТ703, ГТ705 не советую собирать, звук кака. Приборов нет, так что больше ничего сказать не могу, уже сам пожалел.

    ОтветитьУдалить
  39. ГТ403 наверное скромные перспективы?, например два в паралель. Считалось, что они предпочтительнее в сравнении с П213-217, естественно на малой мощности.

    ОтветитьУдалить
  40. Добрый день. возникли вопросы по усилителю v3.0:
    1. возможно ли применить в усилителе транзисторы с Uce = 15 в? например мп36а. если да то надо ли снижать питание до 12-15в?
    2. возможно ли в предоконечнике использовать транзисторы с разным допустимым напряжением коллектор-эмитер? например мп36а и мп40а ?
    к сожалению не нашел я мп37б а есть мп36а .
    с уважением Сергей

    ОтветитьУдалить
    Ответы
    1. Вы обратитесь к автору напрямую. Он даст исчерпывающие ответы даже на кажущиеся самые глупые вопросы. Контакты его есть в блоге.

      Удалить
  41. А можно использовать четырёх Омную нагрузку?

    ОтветитьУдалить
  42. У меня есть вопрос по схеме фонокорректора, по схеме корректирующие ёмкости в оос стоят 0.15 и 0.047мкф, а на печатке 4700пф и 15нф. Чему верить?

    ОтветитьУдалить
  43. Дайте ссылку на этот фонокорректор. Там совсем другие номиналы должны быть.

    ОтветитьУдалить
  44. Столько лет блужданий в потёмках от ламповых до супернавороченных каменных. А счастье лежало в коробочке тридцать лет. V3.02

    ОтветитьУдалить
  45. Здравствуйте. Очень хочется написать хорошие слова, Спасибо за усилитель! Я никогда в жизни ничего не паял, лишь имею опыт трех дней лужения кнопок в детстве пока ходил в радиокружок, который закрыли. Благодаря готовым рисункам печатных плат я осилил усилитель 3.0 Беслика! Он заработал сразу! Собирал на транзисторах П214Б. Звук чистый, шумов нет, транзисторы совсем не греются, но на радиаторы от БП посадил на всякий случай. Я очень доволен :) По тембрблоку не очень получается, но думаю осилю.

    ОтветитьУдалить
    Ответы
    1. Пишите Александру Ивановичу, звоните, можно звонить на Ватсапп, все контакты есть, он ответит на все ваши вопросы напрямую.

      Удалить
    2. Да, да! Я уже позвонил, Александр Иванович мне все объяснил. Большая благодарность ему за его без ценный труд.!

      Удалить
  46. А как работает баланс в схеме тембра ?

    ОтветитьУдалить
  47. У меня вопрос , наверняка многих заинтересует. Характеристика переменных резисторов указана наша отечественная или буржуйская?

    ОтветитьУдалить
    Ответы
    1. В схемах А.И. указана отечественная характеристика переменных резисторов. В регуляторе тембра резисторы линейные.

      Удалить
  48. Добрый день всем. У меня вопрос: чем можно заменить диод КД105 в версии усилителя 3.02? Д226 или Д237 подойдёт? Кто знает,может сгодится любой кремниевый?

    ОтветитьУдалить
  49. Есть ли карта напряжений для варианта 3.02 на П605? По неизвестным причинам после нескольких месяцев ежедневного использования схема вылетает. В первый раз вылетели П605, заменил, затем какой-то из МПэшек вылетел, вот сейчас снова что-то случилось. Пока не искал вышедший из строя транзистор. Осциллографом смотрел, меандр был в порядке, возбудов небыло. В качестве источника схема подключена к предварительному усилителю - Радиотехника УП-001. Выходные транзисторы закреплены на алюминиевой пластине, особого нагрева нету. Усилитель не гоняю на максимальной громкости, работает для фона на работе. Даже напряжение делал 20В на ЛБП, оба канала на одной плате, потребляли на холодную порядка 40мА и при работе повышалось до 100-120мА если не изменяет память. Куда копать, как проверить после ремонта схему на полную работоспособность чтобы не вылетали транзисторы.
    Спасибо!

    ОтветитьУдалить
    Ответы
    1. Дополню. Магия да и только, выпаял выходные транзисторы, включил работает, думаю значит проблема с ВК. Проверил их - вроде живы, впаял обратно - работает. Какое-то шайтанство. Обычно схема или работает или не работает, а тут чудеса какие-то.

      Удалить
    2. Вы обратитесь к Александру Ивановичу напрямую, я думаю проблема будет решена.

      Удалить
  50. Здравствуйте. Собрал детали для варианта 3.0… Вопрос: можно ли вместо 100мкф (С6,С4) использовать емкости по 150мкф? Не повлияет ли такая замена на характеристики схемы?
    Просто есть в наличии качественные конденсаторы 150,0 х 40в…
    С уважением, Александр.

    ОтветитьУдалить
    Ответы
    1. Лучше спросите напрямую у А.И. Телефон и ватсапп есть в шапке.

      Удалить
  51. Спасибо Александру Ивановичу. V3.02 .

    ОтветитьУдалить
  52. Уважаемый bykowina! В схеме УНЧ 3.0 поправьте номинал конденсатора С5 с 330 пФ на 220 пФ. Сам автор, Беслик А.И., внёс это изменение (схема от 22.03.2019). http://forumimage.ru/show/107938347

    ОтветитьУдалить
  53. ток покоя после сборки 50 мА. Можно его как-то изменить?

    ОтветитьУдалить
